Как подобрать сечение провода

Почему падает напряжение ленты, если блок питания расположен далеко от нее?

Поговорим немного об основах электротехники, которые помогут нам лучше разобраться в теме.

Сопротивление проводов.

Любой провод, как известно, обладает электрическим сопротивлением. У медных проводов сопротивление меньше, чем у алюминиевых, тем не менее оно есть. Оно будет зависеть от длины, толщины и материала провода.

Мощность, рассеиваемая в проводах. Нагрев проводов.

Так как абсолютно любой провод имеет сопротивление, то в любой цепи он тоже будет брать на себя часть нагрузки, а значит, будет рассеивать и определенную мощность, которая будет зависеть от сопротивления провода и величины протекающего через него тока. Куда же девается эта мощность, раз она не доходит до потребителя? Она превращается в тепло, то есть наши провода нагреваются. Если нагрев слишком сильный, то это может даже привести к расплавлению изоляции, короткому замыканию и даже пожару.

Подбор сечения кабеля.

Чтобы этого не произошло, нужно правильно подобрать сечение кабеля.
Кабели выпускаются нескольких стандартных сечений, а для подбора медного провода можно пользоваться простым соотношением:
На каждые 10А протекающего тока должно приходиться не менее 1 мм2 сечения провода. Таким образом, при токе 18А, нужно использовать кабель 2 мм2, а при токе 0,6А – 0,75 мм2 (выбираем сечение провода из представленных на рынке).

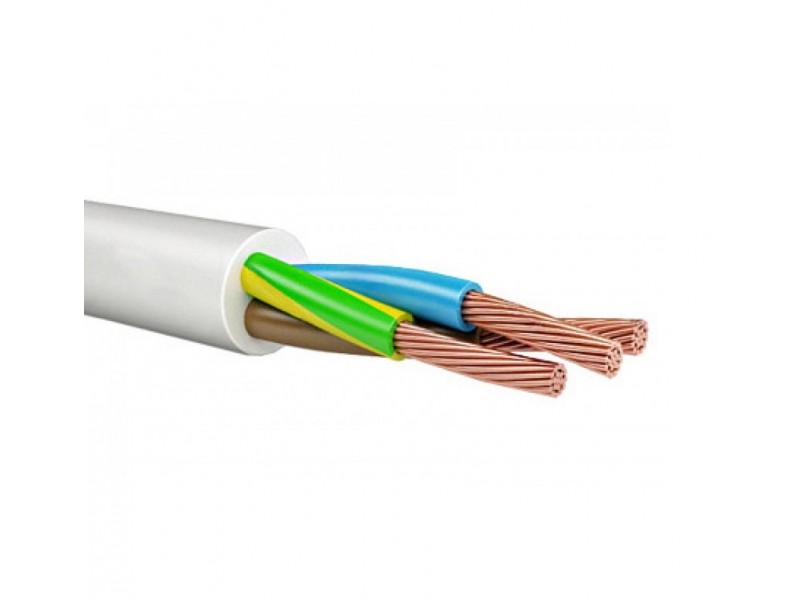

На рынке вы можете найти огромное разнообразие проводов, шнуров и кабелей, различающихся материалом, толщиной, количеством и расположением жил, толщиной и количеством слоев изоляции.

• В первую очередь, обращайте внимание на материал кабеля. Медный - беспроигрышный вариант.

• Второй по значимости параметр – это условия производства. Если кабель изготовлен по ГОСТ, то его сечение будет соответствовать заявленному. Если же он произведен согласно ТУ, то его сечение может быть до полутора раза меньше. Если по такому проводу пустить ток, на который вы его рассчитали, то он может перегреться со всеми вытекающими последствиями. Поэтому всегда лучше выбрать кабель, на упаковке которого есть знак ГОСТ.


Потери в проводах.

Теперь мы понимаем, что любые соединительные провода от источника до потребителя – это тоже, своего рода, потребители, а значит, напряжение будет распределяться между потребителем и проводами. То есть, если напряжение источника питания – 12В, то на проводах мы можем потерять несколько вольт, и чем длиннее провода и больше ток, тем меньше достанется нашему потребителю (например светодиодной ленте). Это значит, что светодиодная лента может светить неравномерно по своей длине или светить с меньшей яркостью, чем заявлено на упаковке.

• Подбирайте толстые и короткие провода. Чем тоньше и длиннее провода, тем больше в них потери.

• Можно использовать систему, рассчитанную на большее напряжение (например вместо 12В использовать 24В). При одинаковой мощности, чем выше напряжение, тем меньше ток. Этим активно пользуются энергетики, передавая электричество от электростанций на большие расстояния с помощью высоковольтных линий, а уже на месте понижая их до привычных 220В.
